V-VC系列油润滑旋片真空泵返回列表页

产品特点：VC系列油润滑旋片式真空泵, 流量从50至1535m3/h，极限真空0.1mbar(abs)。法兰式电机，转子两侧装有轴承，装有油/气热交换器。内置筛网过滤器，真空逆止阀，气镇阀，保护罩和油分离器。

产品介绍
性能参数
结构材料
应用行业

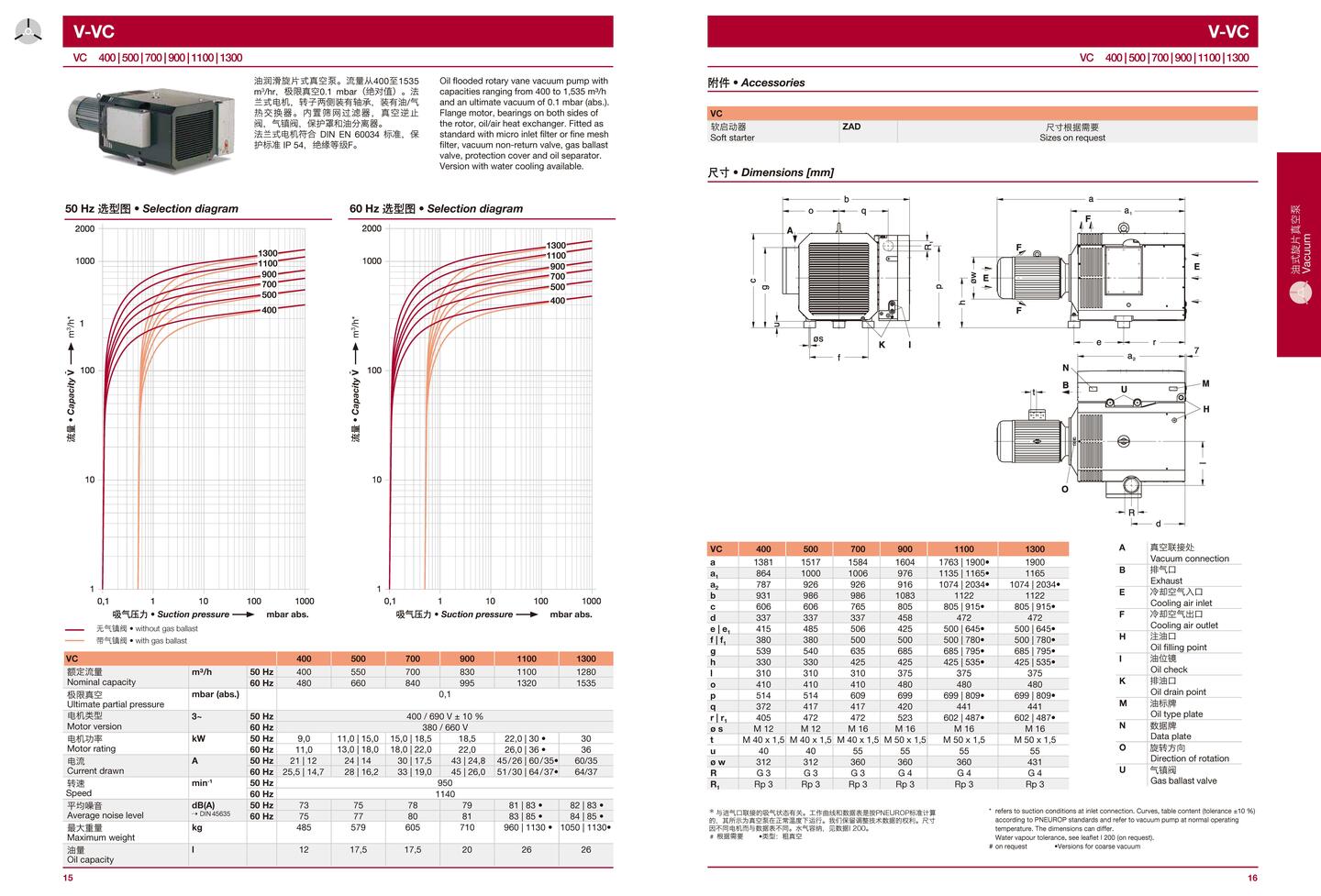

油润滑旋片式真空泵。流量从400至1535m3/hr，极限真空0.1 mbar（绝对值）。法兰式电机，转子两侧装有轴承，装有油/气热交换器。内置筛网过滤器，真空逆止阀，气镇阀，保护罩和油分离。

体积流速为 40 至 1,535 m³/h
体积流量为 23.5 至 902.9 cfm
极限真空度 0.1 mbar（绝对压力）
法兰式电机符合 DIN EN 60034 标准，保护标准 IP 54，绝缘等级F。

体积减少压力增加:静态压缩系统
体积少压力增加是旋片式运行的原理。这种静态设计可以在真空，压力和两者结合的应用中产生良好的效果。根据规格和构造，例如油润滑式和无油式，真空度可达0.1mbar，流量从3到1535m3/hr；压力达1.5bar，流量从3到155m3/hr。当同时应用于真空和压力时，可同时达到0.6bar的真空度和0.7bar的正压。

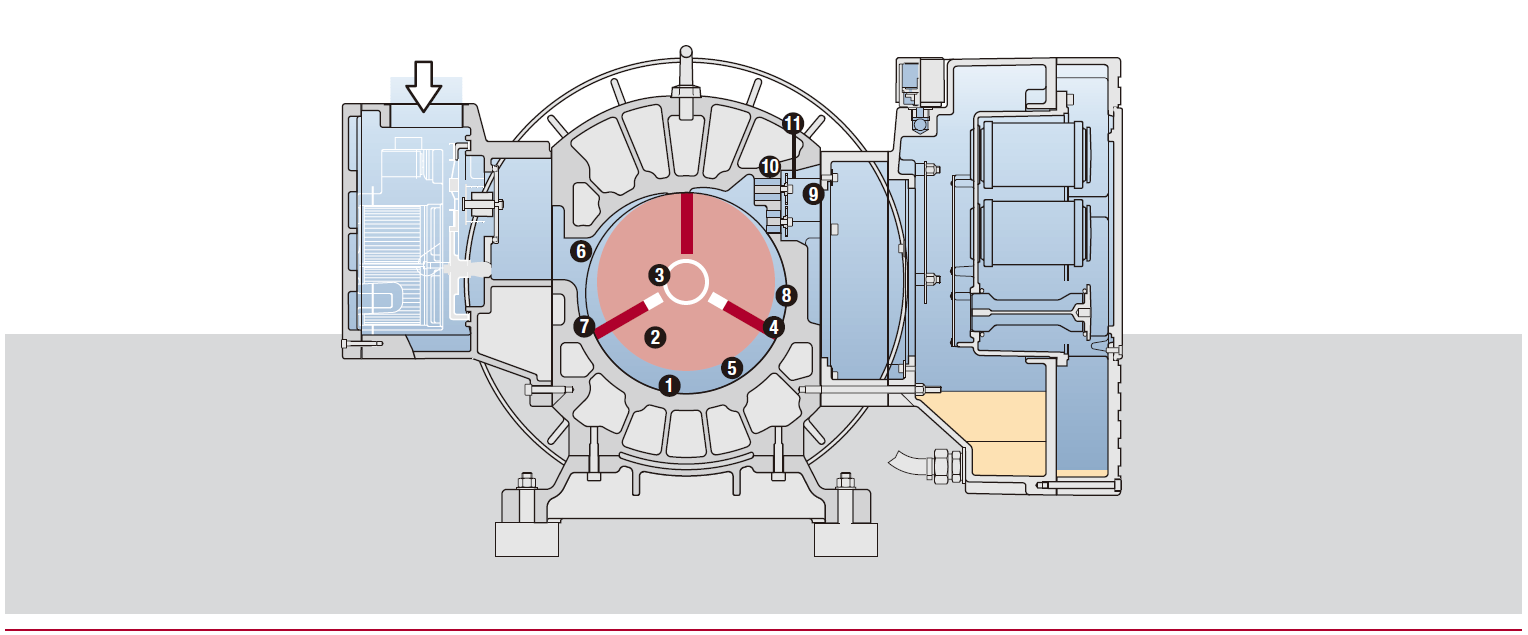

在圆柱体的泵腔（1）内，转子（2）是偏心安装的，紧靠顶部几乎与缸体接触，转子叶片（4）安装在众多的转子槽（3）中。当转子开始转动，由于离心力的作用叶片抛出后沿缸体内部滑动。这样，两个叶片之间形成一个气室，其体积随着转动不断改变。当后面的叶片到达进气口（7）时，气体从进气口进入气室，在这时，气室（5）达到其最大的容积。当气室移动，其容积越来越小，气体被压缩，压强增加，直到气室（8）内的气体压强超过力腔（9）内的压强时，气体从出气口（10）排出。有些型号安装了单向阀（11）用于防止达到极限压强时排出的气体回流。

作为真空泵运行时，其过程相同，但气室（8）提供的是负压，腔体（9）内为大气压。
